Tipos de Memorias
Un dispositivo Cisco cuenta con las siguientes memorias:
RAM: Es la memoria volátil. Es donde se carga el microcódigo, el IOS y el archivo de configuración actual. Toda información almacenada en la RAM se pierde cuando el router se apaga.
NVRAM: Es la memoria no volátil. Es donde se almacena el archivo de configuración. La información almacenada en esta memoria no se pierde aunque el router se apague.
ROM: Este espacio de memoria almacena el microcódigo o bootstrap program, el cual permite al router generar la secuencia de inicio.
FLASH: Es el espacio de memoria utilizado para guardar la imagen del sistema operativo, así como, otras aplicaciones útiles para la configuración y administración del router.
RAM: Es la memoria volátil. Es donde se carga el microcódigo, el IOS y el archivo de configuración actual. Toda información almacenada en la RAM se pierde cuando el router se apaga.
NVRAM: Es la memoria no volátil. Es donde se almacena el archivo de configuración. La información almacenada en esta memoria no se pierde aunque el router se apague.
ROM: Este espacio de memoria almacena el microcódigo o bootstrap program, el cual permite al router generar la secuencia de inicio.
FLASH: Es el espacio de memoria utilizado para guardar la imagen del sistema operativo, así como, otras aplicaciones útiles para la configuración y administración del router.
Secuencia de Inicialización del IOS
El IOS de Cisco puede ser almacenado en la memoria flash o en un servidor TFTP. Es necesario contar con una secuencia de inicialización predeterminada o intervenir manualmente para indicarle al router desde donde cargar el IOS y específicamente cual imagen cargar.

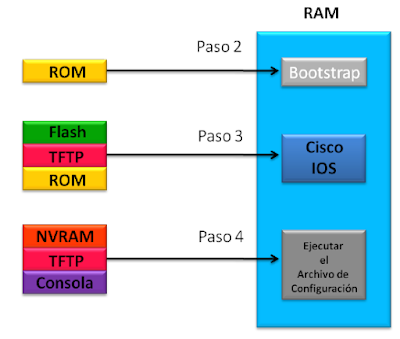

Cuando un router enciende, sigue los siguientes 4 pasos:
- Se ejecuta el POST( Power On Self Test) para descubrir los componentes de hardware y que estos funcionen correctamente.
- Copia el programa Bootstrap desde la ROM a la RAM y lo corre.
- El programa Bootstrap decide cual imagen IOS cargar y después de cargar la imagen en la RAM, le transfiere el control del hardware al IOS.
- Si el IOS es cargado, el IOS encuentra el archivo de configuración, normalmente el start up-config en la NVRAM y lo carga posteriormente en la RAM como el running config.
 |
| Craga de IOS de Cisco |
Un router Cisco cuenta con otros sistemas Operativos a cargo de realizar alguna tareas de resolución de problemas, recuperación de password y copiar nuevas imágenes del IOS en la memoria flash.
Estas son tareas adicionales al archivo IOS convencional a cargo de la función principal de enrutamiento de paquete. En la siguiente imagen se describen los dos tipos de sistemas operativos a cargo de estas tareas adicionales:
Estas son tareas adicionales al archivo IOS convencional a cargo de la función principal de enrutamiento de paquete. En la siguiente imagen se describen los dos tipos de sistemas operativos a cargo de estas tareas adicionales:
 |
| Comparación del sistema operativo ROMMON y RxBoot |
Registro de Configuración del Router
El registro de configuración es un número de 16 bits que permite la configuración de diferentes características de bajo nivel de el router. Es útil para escenarios de recuperación de password y para ayudar al router indicándole que IOS deberá cargar.
Normalmente, el registro de configuración en los routers Cisco se configuran de fabrica al valor hexadecimal 2102, el cual se escribe de la siguiente manera: 0x2102 o 0x2.
Es posible indicarle al router que archivo de configuración cargar basado en el cuatro (4to) bits menos significativo de el registro de configuración, el cual es llamado BOOT FIELD siendo este el primer campo que un router Cisco verifica cuando se enciende.
El registro de configuración se puede configurar desde el modo de configuración global con el comando config-register.
Puede verificarse el registro de configuración con el comando show version La secuencia actual de configuración del BOOT FIELD que le dice al router que imagen cargar en la RAM se muestran en las siguientes imágenes:
El registro de configuración es un número de 16 bits que permite la configuración de diferentes características de bajo nivel de el router. Es útil para escenarios de recuperación de password y para ayudar al router indicándole que IOS deberá cargar.
Normalmente, el registro de configuración en los routers Cisco se configuran de fabrica al valor hexadecimal 2102, el cual se escribe de la siguiente manera: 0x2102 o 0x2.
Es posible indicarle al router que archivo de configuración cargar basado en el cuatro (4to) bits menos significativo de el registro de configuración, el cual es llamado BOOT FIELD siendo este el primer campo que un router Cisco verifica cuando se enciende.
El registro de configuración se puede configurar desde el modo de configuración global con el comando config-register.
Puede verificarse el registro de configuración con el comando show version La secuencia actual de configuración del BOOT FIELD que le dice al router que imagen cargar en la RAM se muestran en las siguientes imágenes:
Ejecución de comando BOOT SYSTEM
Si el BOOT FIELD se encuentra configurado entre los números hexadecimales 2 al F es posible utilizar el comando boot system. Este comando se configura desde el modo de configuración global y se guarda en el archivo de configuración. Permite decirle al router cual imagen cargar y desde que dirección IP si estamos utilizando un servidor TFTP.
Puede ser configurado múltiples veces en un router. Estos comando no viene configurados de fábrica, aunque el valor del configuration register permita su verificación.
Como característica esencial en el uso del BOOT SYSTEM se debe indicar el nombre completo y correcto de la imagen IOS que será cargada.
Si el BOOT FIELD se encuentra configurado entre los números hexadecimales 2 al F es posible utilizar el comando boot system. Este comando se configura desde el modo de configuración global y se guarda en el archivo de configuración. Permite decirle al router cual imagen cargar y desde que dirección IP si estamos utilizando un servidor TFTP.
Puede ser configurado múltiples veces en un router. Estos comando no viene configurados de fábrica, aunque el valor del configuration register permita su verificación.
Como característica esencial en el uso del BOOT SYSTEM se debe indicar el nombre completo y correcto de la imagen IOS que será cargada.

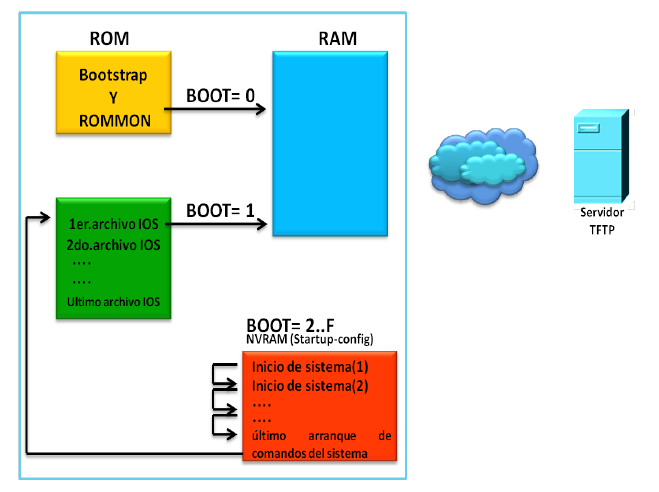

A continuación una imagen descriptiva con la secuencia de carga de los comandos BOOT SYSTEM:
 |
| Elegir el SO en el arranque: Modern Router Cisco |
NOTA: Esta secuencia de comando solo es útil para los routers. No aplica para los
switches LAN.
